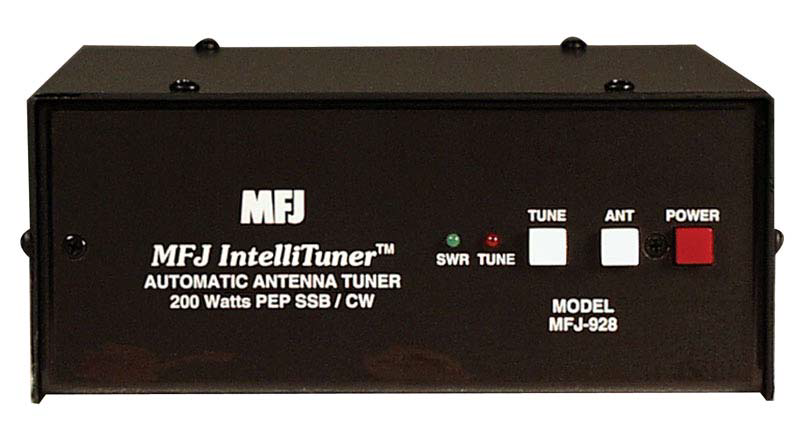

MFJ-928 Automatický anténní tuner od MFJ (USA)

Original price was: 10900 Kč.Current price is: 6900 Kč.

MFJ-928 Automatický anténní tuner 200W / 1,8 – 30MHz od největší světové firmy, vyrábějící doplňky pro radioamatéry.
Nevyužitý, plně funkční.

Podrobný český návod

Litujete, že máte KV TCVR bez anténního členu a nedokážete správně přizpůsobit svoji anténu?  MFJ-928 to vyřeší.

Katalogové číslo: MFJ-928 Kategorie: ,

Popis

MFJ-928 Automatický anténní tuner 200W / 1,8 – 30MHz od největší světové firmy, vyrábějící doplňky pro radioamatéry.

Nevyužitý, plně funkční.

Podrobný český návod



Litujete, že máte KV TCVR bez anténního členu a nedokážete správně přizpůsobit svoji anténu?

MFJ-928 to vyřeší:



1.1    Úvod

Anténní ladicí člen (tuner) MFJ-928 IntelliTuner™ automaticky naladí jakoukoliv anténu, a to symetrickou, nesymetrickou nebo jednoduchý drát.

Speciálně vyvinuté algoritmy firmy MFJ, InstantRecall™, IntelliTune™ a AdaptiveSearch™ umožňují současně s více než 20.000 nedestruktivními VirtualAntenna™ pamětmi rychlé automatické ladění. Pro každou z obou dvou antén má vždy čtyři paměťové banky. Každá paměťová banka má pro svoje nastavení přes 2.500 nedestruktivních pamětí.



Tuner obsahuje vysoce účinný přepínatelný L článek s možností přizpůsobení v širokém rozsahu 1,8 až 30 MHz, konektor pro připojení transceiveru (radio interface port) a výkonová relé 10A / 1000 V. Tuner je konstruován pro výkon 200 W SSB /CW.



Tuner poskytuje maximálně až 256 hodnot kapacity (C) a 256 hodnot indukčnosti (L). Kapacitu  je možno přepínat na vstup nebo výstup cívky L článku a tak je možno dosáhnout až 131.072 ladicích kombinací L/C. Nominální rozsahy ladění jsou 0 až 3900 pF a 0 až 24 uH.



Všechny anténní tunery MFJ typu IntelliTune™ se průběžně „učí a pamatují si“. Když vysíláte, nastaví automaticky nejnižší ČSV a zapamatují si kmitočet a nastavení tuneru, které bezpečně uloží do nedestruktivní paměti. Příště, když vysíláte na stejném (nebo blízkém) kmitočtu se stejnou anténou, načte se z paměti toto nastavení a jste během milisekund připraveni k provozu. Každá ze dvou antén se může naučit a zapamatovat si více než 2.500 kmitočtů a nastavení tuneru.



Jakmile zaklíčujete svůj vysílač, MFJ algoritmus InstantRecall™ zkontroluje v paměti, jestli jste někdy před tím již tento kmitočet používali. Pokud ano, naladění je okamžité a můžete vysílat. Pokud ne, aktivuje se algoritmus IntelliTune™ (založený na známé technologii MFJ analyzátoru ČSV). Ten změří komplexní impedanci vaší antény. Dále vypočítá hodnoty, které potřebuje a okamžitě je použije. Nakonec doladí tuner na minimální ČSV a ve zlomku sekundy jste připraveni k vysílání.



Jestliže není impedance antény v měřicím rozsahu tuneru, aktivuje se algoritmus

AdaptiveSearch™. Změří se kmitočet a určí se vhodné hodnoty jednotlivých komponentů. Pro rychlé naladění se potom vyhledávají pouze tyto hodnoty. Pokud i přesto není možné dosáhnout přizpůsobení, provádí se s použitím jiného vyhledávacího vzorce další vyhledávání hodnot.



Všechny anténní tunery MFJ typu IntelliTuner™ podporují interfejsová připojení k transceiveru, která jsou kompatibilní s tunery Icom  AH-3 a AH-4 a Alinco EDX-2, Kenwood AT-300 tuner, Yaesu FC-30 tuner a některé YAESU TCVRy s CAT sběrnicí.



Pokud není tuner používán a nebo pokud není přítomen signál z vysílače, přepne se do módu sleep (v klidu) a vypne hodinový kmitočet pro mikroprocesor, aby se zabránilo vzniku rušivých signálů.



1.2    Vlastnosti

  • Automaticky přizpůsobí antény o impedanci v rozmezí 6 – 1600 Ohmů (SWR až do 32:1)
  • Pracuje s výkonem do 200 W SSB/CW
  • Naladění za méně než 15 sekund, obyčejně méně než 5 sekund
  • Pro uložení nastavení tuneru slouží více než 20.000 nedestruktivních pamětí
  • K přizpůsobení je použit vysoce účinný L článek
  • Kmitočtový rozsah 1.8 – 30 MHz
  • Vestavěný měřič SWR s akustickou signalizací
  • Nastavitelná prahová hodnota ČSV od 0.5 do 1.5
  • Vestavěný frekvenční čítač
  • Vestavěn interfejs s konektorem pro kompatibilní transceivery
  • Vestavěna výhybka pro napájení po koaxiálním kabelu
  • Dva anténní koaxiální konektory SO-239
  • Konektor pro dlouhodrátovou anténu



1.3    Specifikace

  • Rozsah přizpůsobení impedance: 6 – 1.600 Ohmů
  • SWR při přizpůsobení: až do 8:1 pro < 50 Ohmů a až do 32:1 pro > 50 Ohmů
  • Minimální výkon pro ladění : 2 W
  • Maximální výkon při ladění : 100 W pro TCVRy s automatickým omezením výkonu / 20W bez něj
  • Maximální vf výkon: 200 W SSB / CW
  • Kmitočtový rozsah: 1.8 – 30 MHz
  • Přesnost frekvenčního čítače: ± 1 kHz v KV pásmech
  • Rozsah frekvenčního čítače: do 50 MHz
  • Rozsah kapacity: 0 až 3.961 pF nominální (256 hodnot)
  • Rozsah indukčnosti: 0 až 24,86 uH nominální (256 hodnot)
  • Relé: 10 A  1000 V
  • Elektrická životnost relé: 100.000 operací
  • Mechanická životnost relé: 10 milionů operací
  • Paměť vydrží 1 milion zápisových cyklů
  • Stálost dat v paměti: více než 200 let
  • Požadavky na napájení: 12 – 15 V DC, souosý konektor 2,1 x 5,5 mm, plus (+) na středním kontaktu
  • Proudová spotřeba: 750 mA nebo méně
  • Rozměry (přibližně): 165 x  71 x 191 mm (šířka, výška. hloubka) bez konektorů
  • Hmotnost (přibližně) : 1,04 kg
