Sleva!

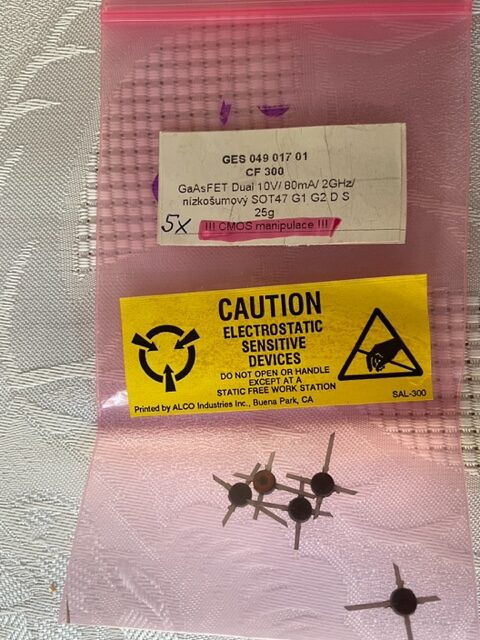

CF300 GaAs MESFET Dual Gate nízkošumový (Uds=10V/Ids=80mA, 200mW, F=1,1dB/800MHz)

Původní cena byla: 350 Kč.Aktuální cena je: 190 Kč.

CF300

25 skladem

Popis

CF300

https://www.alpharfsystems.com/?ec_store=transistor-gaas-fet-cf300-10v-80ma-200mw

CF300 není klasický bipolární tranzistor (NPN/PNP), ale GaAs MESFET s dvojitou hradlou (dual-gate), určený hlavně pro vysokofrekvenční aplikace až do oblasti GHz. Vyráběl jej například Telefunken. [radiomuseum.org], [alldatasheet.com]

Základní parametry CF300

  • Typ: N-kanálový GaAs MESFET, dual-gate (tetroda)
  • Režim: Depletion mode (vodí i bez předpětí hradla)
  • Maximální napětí VDS: 10 V
  • Maximální proud ID: 80 mA
  • Maximální ztrátový výkon Ptot: 200 mW
  • Maximální napětí VGS: 6 V
  • Frekvenční použití: do přibližně 2 GHz
  • Teplota přechodu: až 125 °C
  • Pouzdro: TO-50

Typické použití

Podle datasheetu byl CF300 určen pro:

  • VF zesilovače se řízeným ziskem (AGC)
  • Směšovače (mixery)
  • Vstupní díly televizních tunerů
  • Kabelovou televizi (CATV)
  • Bezdrátové telefonní systémy
  • Nízkopříkonové vysokofrekvenční přijímače do 2 GHz [alldatasheet.com]

Příklad zapojení

Dual-gate MESFETy se často používají takto:

  • Gate 1 (G1): vstup RF signálu
  • Gate 2 (G2): řízení zesílení nebo přivedení lokálního oscilátoru
  • Drain (D): výstup zesíleného nebo směšovaného signálu
  • Source (S): zem nebo přes odpor na zem

To umožňuje například postavit:

  1. Nízkošumový předzesilovač pro 144 MHz, 430 MHz nebo TV pásma.
  2. Směšovač v radiopřijímači.
  3. AGC zesilovač, kde napětím na G2 řídíš zesílení.
